设计液体灌装机灌装阀的一般步骤

时间:2014-12-12 15:32    来源:未知    作者:admin    点击:次    打印

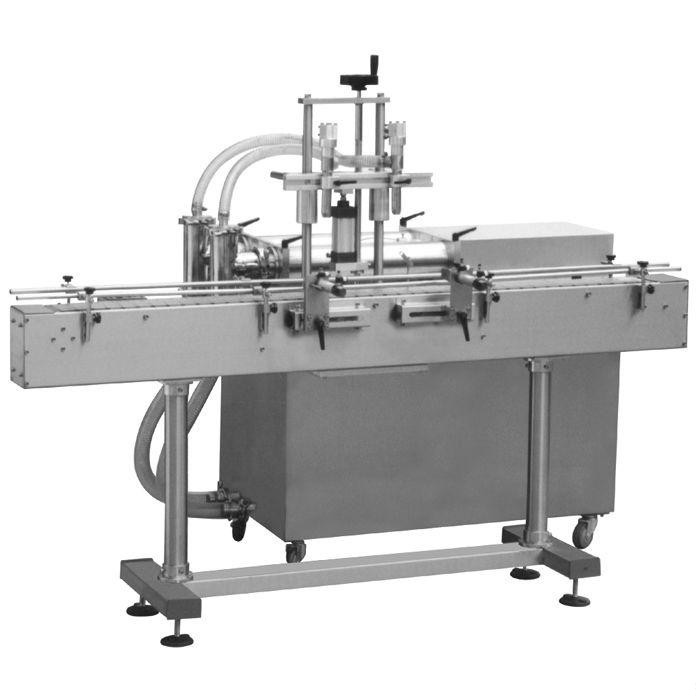

液体灌装机

液体灌装机灌装阀的结构型式有很多,一般有弹簧阀门式灌装阀、广口弹簧门式灌装阀两种灌装阀,灌装阀里通常至少有液体和气体两条通路。通常我们只知道灌装机灌装阀的结构类型等,但如果要制造灌装阀该怎样设计呢?
1. 首先我们要拟定液体灌装机灌装阀的结构方案
(1)确定液体灌装机阀体中阀门数目
按选好的灌装方法和设计好的工艺过程,在确定液体灌装机液室、气室和容器之间所需的阀门数目及其相对位置。如果想设计先抽真空阀的结构,就需要设一个液门和三个气门。其三个气门一个用于充气及回气,靠近贮液箱气室,一个用于先抽真空,还有一个用于压力释放,都靠近阀端与瓶颈相连的位置。
(2)确定液体灌装机阀体结构布局
根据液体灌装机阀门的启闭形式,来确定其闳体的可动构件与不可动构件的结构布局,以及作相对运动表面之间的密封形式。和液体灌装机的移动阀相比较而言,液体灌装机的移动阀是平面密封结构容易实现弹簧的压紧密封。但由于灌装阀流道截面大,弯路少,零件的结构形状也比较简单,因而有利于提高灌装速度还易清洗。其零件数量偏多,一旦密封弹簧失效.灌装就难以进行。而液体灌装机旋转阀的零件数目虽少,可靠性好,但很难保证破瓶不灌装,特别是采用密封面的密封结构,密封材料磨损后无法进行补偿,只得重新更换,容易产生泄漏现象,所以一般不使用此方法。
(3)确定液体灌装机阀端结构布局
按灌装机灌装液体的工艺要求,确定长管或短管的阀端结构。长管结构的中心管要插入靠近瓶底处进液,如三室长管阀。而短管结构的中心管就需插到瓶颈部处,用于充气或排气,如预抽真空阀。除此之外,还必须保证定量精度和稳定出流等,还要合理布局阀端的某些结构要素。为了保证定量精度及稳定出流等,还必须合理布局阀端的某些结构要素。
(4)确定液体灌装机启闭阀门结构形式
液体灌装机阀门的启闭结构,应根据其阀门在阀体中所处的位置及其启闭运动方式进行选择。
2. 然后在计算灌装阀流道基本参数
由初定液体灌装机灌装阀的结构尺寸,再准确计算灌装阀出流界面的流速,使其尽量形成稳定的层流。在求所需的灌装时间,进而考虑液体灌装机的主轴转速及灌装区所占的角度,校核修正所设计的灌装阀,使之符合给定的生产能力。只有满足了这些要求,才能最后确定灌装阀的结构尺寸,绘制图纸。
