水平式茶饮料全自动液体包装机

水平式茶饮料全自动液体包装机

产品简介:
本全自动水平式茶饮料包装机是我公司经过多年发展,在高速水平包装机技术上研发的性能卓越、功能完善的全自动水平式液体包装机,专门以粉剂,颗粒,液体为主要的下料装置,专为大规格自立袋和平袋有需求的客户而设计,并且拥有灵活的功能应用,如,挂孔、异型、拉链、吸嘴等功能。 本水平式茶饮料全自动液体包装机设备可保证完美的封口效果,无产品泄漏,最高每包240ml的容量,在速度方面最快可以达到每分钟60袋的高产量,并符合严格的卫生和安全标准,本水平式茶饮料全自动液体包装机还可根据不同的物料来更换不同的计量充填器,如液体等,可以随意的改变袋子的尺寸,清洗非常方便。

主要用途:
本水平式茶饮料全自动液体包装机可对调味酱、酸奶、红茶、液态奶、果汁等饮料的包装,在食品、饮料、日化、制药等行业得到广泛应用。

部分组成:
电器作为本全自动水平式液体包装机的控制部分,起着至关重要的作用,主要电器核心元件有PLC、触摸屏、编码器、变频器、色标检测器等等;
气动系统主要是控制与驱动某些执行机构完成动作,用以简化本水平式液体包装机机械结构,主要元件有二联件(过滤器和减压阀)、电磁阀、气缸等等; 机械部分由放膜装置、光标检测、牵袋装置、剪切装置、易撕口装置、输袋装置、传动系统、竖封装置、底封装置、上封装置等机构所构成,本水平式茶饮料全自动液体包装机绝大多数机构都是在传动系统的驱动下,在特定的时间段里完成各自的动作;

技术参数:
袋型最小尺寸  宽50mm×长70mm
袋型最大尺寸  宽130mm×长180mm
最大充填体积  240ml
下料工位  1
包装精度  <±1.0%
最大包装速度  60包/分钟
包装材料 预制包装袋
包装制袋功能  自立袋、异形袋、各种挂空袋、平袋
功率  3kw
耗气量 100nl/min
机器重量  700kg
机器尺寸 2600mm×900 mm×1400mm
可选功能  日期打码机,成品输送,无袋不灌装,无菌灌装,CIP清洗,防滴漏系统

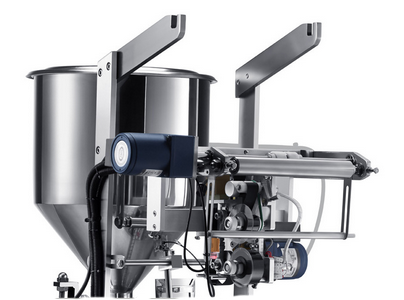

料斗、下模系统、打码装置:


水平式茶饮料全自动液体包装机

工作原理:
一:薄膜成袋过程
本水平式茶饮料全自动液体包装机开机后,牵袋爪在主轴凸轮的驱动下来拉动薄膜间隙式地、等距离地向前移动,在薄膜停止移动时,前端的所有装置都在该段时间段内完成各自的功能,底封、竖封、易撕口以及剪切等等,而放膜摆杆被包装膜带动会不断往上移动,当移动到一定高度时,触发信号后放膜电机转动并连续放膜,当摆杆在重力作用下下落到某一位置时又会触发另一个信号,本水平式茶饮料全自动液体包装机放膜电机停止。为了保证剪切下来的 具有完整的图案,本全自动水平式液体包装机运用色标检测器来捕捉包装膜上的色标,一旦检测器捕捉到色标的信号后牵袋机构上制动器立即作出响应,拉袋爪停止对薄膜的拉动。
二:充填成品过程
被剪切装置剪下来的袋子由本水平式绿茶包装机输袋装置将剪切下来的袋子按位置一个一个间隙地、等距离地传递下去,袋子在每一个位置上都有一个停顿的时间,在这个时间里,由安装在该位置上的装置完成对酸奶、红茶、液态奶、果汁等液体包装各自的功能,如开袋、充填、封口等等。

性能特点:
1:本水平式茶饮料全自动液体包装机的控制系统有可编程计算机控制器PLC、触摸屏、传感器、编码器与变频器、光电池高度集成等,保证本机安全可靠运行;
2:从自动输送预制包装袋开始,自动完成对红茶、绿茶、固体茶饮料、液态奶、果汁等所有的包装过程,即自动模式送袋、产品送料、自动灌装、封口、包装打码;
3:本水平式茶饮料全自动液体包装机适合于软装袋、拉链袋、平口袋、自立袋、旋嘴袋、挂孔袋以及各种不同的形状的包装袋;
4:本全自动水平式液体包装机适应灵活的填充和包装各种材质的产品如液体、粉末、粘稠液体、固体、颗粒、片、糖果等产品,在饮料、食品、化工、制药等行业得到广泛应用;
4:高度整合操纵监控系统使得本水平式茶饮料全自动液体包装机系统稳定、快速包装、机器经久耐用、价格合理。
6:本全自动液体包装机容易调整和快速校对,噪音低、性能稳定、包装外观精美,安全保护措施明确,生产过程中没有任何的不符合安全卫生标准的污染。
7:先进的预制袋输送系统,运转快速、低噪音、适应任何的操作工作环境。
8:本全自动水平式红茶包装机独立的数字温度控制器为垂直和水平方向提供准确密封。
9:先进的卷膜直接成型技术自动完成制袋、计量充填和封口等包装工艺的全自动化液体包装机设备,更加节约生产成本。

安装与调试:
1:本全自动水平式液体包装机机架调水平;
2:不符合质量要求的零件不装,有配合要求的零件都要加好油再装配,尤其是轴承;
3:确保本水平式茶饮料全自动液体包装机螺栓联接牢固、无松动、固定件无晃动;
4:调节本水平式茶饮料全自动液体包装机螺杆(关节轴承)的安装原则:从调试者来讲,所有调节螺杆顺时针方向旋转缩短,逆时针旋转伸长,即:垂直安装的调节螺杆顺牙的关节轴承装下面,水平安装的调节螺杆顺牙的关节轴承装前面(左边);
5:电器安装遵照安装工艺、本全自动水平式液体包装机电器安装须知及补充说明的要求
